1．工程概況

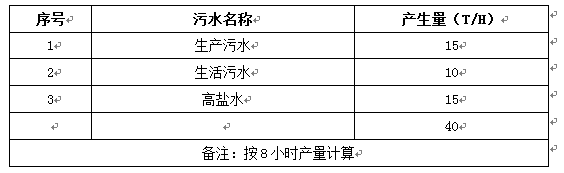

本工程項目招標范圍為；生產廢水預處理系統利用原有斜板沉淀池處理系統；生活污水生化處理系統在原沼氣站基礎上進行改建；新增一套綜合廢水深度處理系統 (高鹽水15t/h、生產廢水站排水15t/h、生活污水站排水10t/h)；新建污水回用膜處理系統，從廢水中回收類純水量不小于80%；新建濃水零排放多效蒸發系統對濃水進行蒸發結晶，實現廢水零排放；污水處理系統的產水能滿足純水制備系統的原水、生產用水、生產工序清洗用水及其它工業雜用水等工程項目。不含土建工程，需提供土建及其附屬設施的圖紙。
2．設計和運行條件
2.1設備布置
設備安裝地點：吉天利工業園完善160萬KVAh/a閥控式密封鉛酸蓄電池建設項目內。
2.2廠址位置和交通運輸條件
2.2.1配套公用工程條件
2.2.1.1供電條件
低壓動力電源 AC380V±7%,50Hz±5%，3P±1N;
照明電源 AC220V±10%,50Hz±5%，3P±1N±1PE;
儀表控制電源 220V±5%，50Hz,
高壓電源 10KV，50Hz,
2.2.2.2儀表空氣
壓力 0.6 MPaG
溫度 環境
露點 －40℃（0.6 MPaG壓力下）
油、塵含量 無

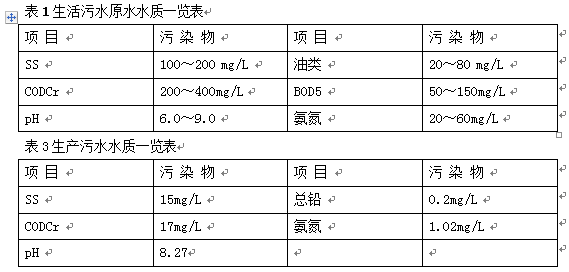

2.3水質報告
2.4出水標準
1、污水回用通過膜處理系統，回收類不小于80%；多效蒸發系統回收剩余水量100%；
2、 生活污水出水水質標準:pH值：6-9；CODcr：＜100mg/L；BOD5：＜20mg/L；SS：＜50mg/L；
3、綜合廢水深度處理后，出水水質要求如下：pH值：6.5-8.5；Pb含量：＜0.2mg/L；SDI值：≤4；TP≤0.5mg/L；CODcr：＜50mg/L；濁度：＜20；
4、污水回用膜處理及多效蒸發器產水達到要求如下：
pH值：6-8；Pb含量：≈0mg/L；電導率：≤500µs/cm；總硬度≤0.05mmol/L；CODcr：≤10mg/L；回用水產水水質滿足國家回用水一級標準，達到生活飲用水衛標準GB5749-2006；系統出水水：處理后的水可以作為生活用水，鍋爐補給水，純水質詳細見膜計算書。
2.5設計規模
1. 回用水產水量：36m3/h。整個系統做到90%的回收率，剩余10%蒸發凝結，整個回用系統實現零排放。
2．運行方式：8小時運行。（可連續24小時運行）
3．污水升級改造回用水系統設計說明及技術要求
3.1系統配置
我方根據標書的要求，按交鑰匙工程提供一套完整的污水升級改造回用水系統裝置，以滿足補給水水質及水量的要求。處理化水系統包括：軟化絮凝沉淀、多介質過濾器、活性炭過濾器、超濾裝置、反滲透(RO脫鹽系統設備、濃水脫鹽系統裝置；蒸發結晶系統；藥品貯存、計量、加藥系統設備；其它輔助系統設備；以及系統內的閥門、管道和附件等；控制和電氣設備、就地儀表及附件等。
3.1.1系統工藝
工藝流程圖詳見見附圖，主要工藝路線如下：
反滲透清洗工藝流程：清洗水箱→清洗過濾器→RO裝置→清洗水箱
